高頻載荷下的微觀響應：原位疲勞測試技術前沿

1. 什么是“高頻疲勞測試"？

核心目的： 在短時間內模擬材料或結構件在長期交變載荷（即載荷大小和方向循環變化）下的疲勞性能，獲取其疲勞強度、疲勞壽命（S-N曲線）等關鍵數據。

“高頻"的含義： 指測試過程中載荷循環的頻率非常高，通常可達 幾十赫茲（Hz）甚至上百赫茲。相比之下，傳統的液壓伺服疲勞試驗機頻率通常在10-100 Hz以下，多數在1-30 Hz之間。

實現方式： 通常采用電磁諧振或壓電陶瓷原理。

電磁諧振式疲勞試驗機是最常見的高頻疲勞機。它利用一個電磁振蕩器，通過調節系統的頻率使其達到共振狀態，此時用很小的驅動力就能產生很大的交變載荷，從而實現高效、節能的高頻測試。頻率范圍通常在50-300 Hz。

優點：

效率： 在100 Hz頻率下，一天（24小時）可以進行超過860萬次循環，極大地縮短了測試周期。

節能環保： 共振原理使得能量利用效率非常高，耗電量遠低于傳統液壓設備。

數據可靠性高： 高頻下更容易實現載荷的穩定控制，波形平滑。

2. 什么是“原位"？

核心目的： 在材料承受疲勞載荷的同時，實時觀察和記錄其內部微觀結構（如裂紋萌生、擴展）或性能（如應變場、溫度場）的演化過程。

“原位"的含義： “In-situ"，拉丁語，意為“在原始位置"或“在過程中"。在這里特指在力學測試過程中進行實時微觀觀測，而不是在測試前后或測試中斷后對樣品進行離線觀察。

實現方式： 將疲勞測試系統與各種高精度的顯微觀測設備集成在一起。

最常見的搭配： 原位疲勞試驗機 + 電子顯微鏡（SEM）

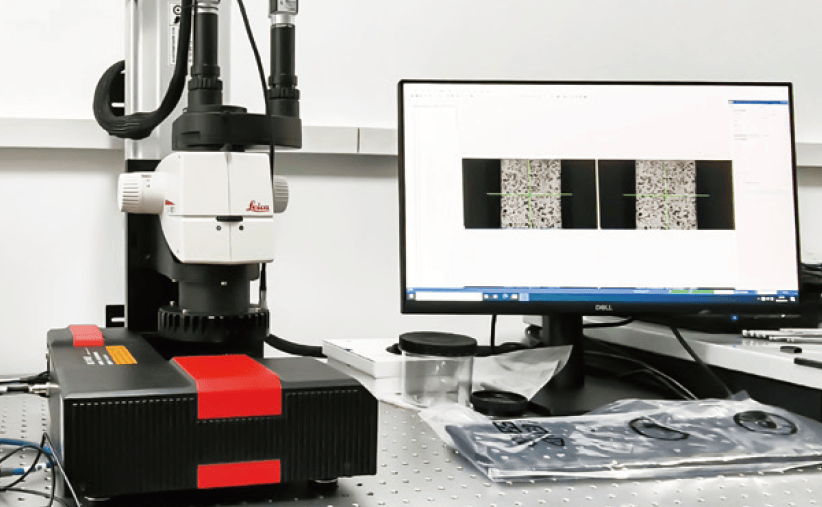

其他搭配： 還可以與光學顯微鏡、X射線顯微CT、數字圖像相關（DIC）應變測量系統、紅外熱像儀等集成。

3. 原位高頻疲勞測試 = 強強聯合

將兩者結合，“原位高頻疲勞測試"就是指：

利用高頻疲勞試驗機，使樣品在共振頻率下快速進行疲勞循環，同時通過與顯微鏡等觀測設備聯用，實時、動態地研究和記錄材料在循環載荷下的微觀損傷演化機制。

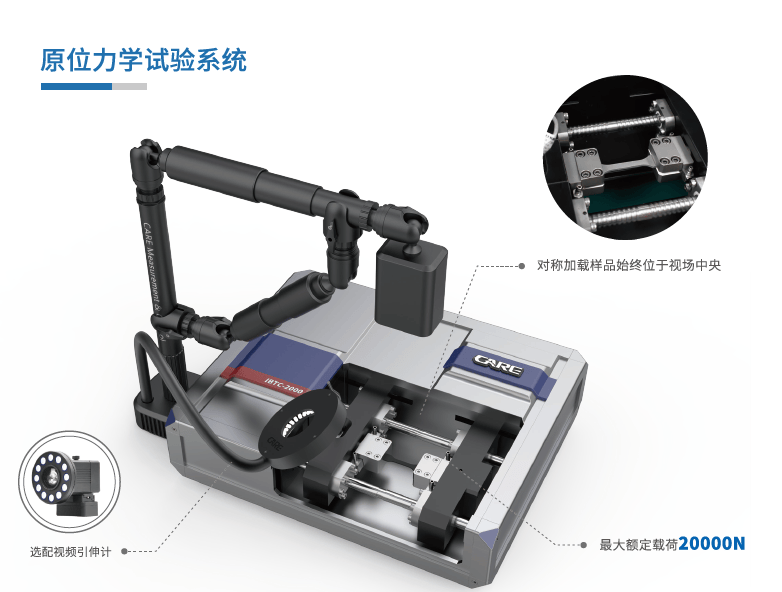

一個典型的系統構成：

1. 主機： 一臺小型化的高頻諧振式疲勞試驗機，其設計必須緊湊，能夠放入電子顯微鏡的樣品室。

2. 控制系統： 精確控制載荷振幅、平均載荷、循環次數，并監測頻率（頻率會隨著裂紋擴展導致的樣品剛度變化而漂移，可作為裂紋檢測的間接手段）。

3. 觀測系統： 通常是掃描電子顯微鏡（SEM），提供高分辨率的微觀圖像和視頻。

4. 輔助系統： 可能還包括電子背散射衍射（EBSD）用于觀察晶粒取向變化，能譜儀（EDS）用于成分分析等。

主要優勢和應用

優勢：

揭示機理： 能夠直接觀察到疲勞裂紋何時、何處、如何萌生和擴展，這是離線分析無法做到的。例如，可以清晰地看到裂紋是在夾雜物、晶界還是相界面處萌生，是穿晶擴展還是沿晶擴展。

量化過程： 可以精確測量微裂紋的擴展速率（da/dN），并與宏觀斷裂力學理論進行對比驗證。

高效研究： 高頻特性使得在合理的時間內完成統計上有意義的微裂紋萌生研究成為可能（因?yàn)榱鸭y萌生通常需要數百萬甚至上億次循環）。

應用領域：

前沿材料研發：

增材制造（3D打印）金屬： 研究打印缺陷（氣孔、未熔合）對疲勞性能的影響，優化打印工藝。

高性能合金： 研究高溫合金、鈦合金等在復雜載荷下的微觀損傷機制。

復合材料： 觀察纖維/基體界面脫粘、纖維斷裂、基體開裂等過程。

微電子封裝材料： 評估焊點、接口等在熱機械疲勞下的可靠性。

基礎科學研究：

驗證和發展微觀尺度上的疲勞理論模型。

研究晶體塑性、滑移帶形成、裂紋閉合效應等微觀現象。

工業失效分析：

對關鍵零部件進行精細化的失效物理分析，為改進設計和工藝提供直接依據。

挑戰與局限性

成本高昂： 整套系統（帶SEM的原位疲勞機）非常昂貴。

樣品尺寸限制： 為了放入顯微鏡腔體，樣品通常非常微小（符合EBSD標準），這可能導致尺寸效應，其結果外推到實際大部件時需要謹慎。

技術復雜： 需要操作人員同時精通力學測試、顯微鏡操作和材料科學知識。

環境限制： 通常在真空（電鏡環境）中進行，與某些實際工況（如腐蝕環境）不符，但也有專門設計用于腐蝕環境或高溫環境的原位疲勞裝置。

總結

原位高頻疲勞測試是現代材料科學研究中一項強大的工具。它就像給疲勞測試過程安裝了一個超高清晰度的高速攝像機，不僅極大地加速了測試過程，更重要的是能夠直視材料內部的損傷演化奧秘，將宏觀的疲勞性能與微觀的物理機制直接聯系起來，是連接材料學基礎研究和工程應用的重要橋梁。
